1. Opis produktu

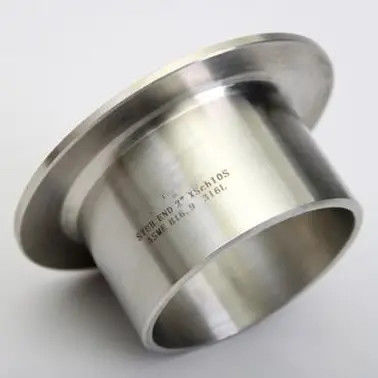

Króciec ze stali nierdzewnej SS304 to wysokiej jakości złączka rurowa do spawania doczołowego przeznaczona do stosowania z kołnierzami z połączeniami zakładkowymi. Złączka ta, powszechnie znana również jako króciec złącza zakładkowego, ma jeden rozszerzony koniec, który opiera się o powierzchnię kołnierza, oraz jeden gładki, skośny koniec do przyspawania doczołowego do rurociągu. Ta końcówka, wykonana z najwyższej jakości stali nierdzewnej SS304, zapewnia doskonałą odporność na korozję i trwałość w wymagających zastosowaniach przemysłowych. Konfiguracja typu A z długim stożkiem zapewnia płynne przejście przepływu i jest kompatybilna ze standardowymi kołnierzami z połączeniami zakładkowymi.

2. Kluczowe dane techniczne

3. Aplikacje

Króciec SS304 jest szeroko stosowany w systemach rurociągów w wielu gałęziach przemysłu:

• Ropa i gaz– połączenia rurociągowe i rafinerie

• Przetwarzanie petrochemiczne i chemiczne– obsługa mediów korozyjnych

• Żywność i napoje– instalacje rurociągów sanitarnych

• Farmaceutyczny– czyste i sterylne środowisko

• Uzdatnianie wody i HVAC– rurociągi ogólnoprzemysłowe

• Wytwarzanie energii– instalacje pary i wody chłodzącej

4. Zalety produktu

• Ekonomiczne rozwiązanie– Tylko króćce muszą pasować do stopu rury; kołnierz złącza zakładkowego może być wykonany ze stali węglowej, co znacznie zmniejsza koszty materiałów, szczególnie w przypadku systemów o dużej średnicy

• Łatwa konserwacja– Kołnierz złącza zakładkowego można swobodnie przesuwać po króćcu i można go zdjąć bez cięcia spawów, co umożliwia szybką kontrolę, czyszczenie lub modyfikację systemu

• Elastyczna instalacja– Kołnierz obraca się o 360° wokół króćca, ułatwiając ustawienie otworów na śruby i eliminując problemy z wyrównaniem typowe dla kołnierzy z szyjką spawaną

• Odporny na korozję– Materiał SS304 zapewnia doskonałą odporność na utlenianie i różne media korozyjne, zapewniając długą żywotność

• Dokładność wymiarowa– Wyprodukowano zgodnie z normą ASME B16.9 ze ścisłymi tolerancjami, co zapewnia doskonałą kompatybilność ze standardowymi kołnierzami z połączeniami zakładkowymi

5. Funkcje produktu

• Tworzy połączenie kołnierzowe, które pozwala na łatwy demontaż bez konieczności przecinania spoin rurowych

• Zapewnia gładką, ciągłą powierzchnię uszczelniającą, która pasuje do powierzchni kołnierza złącza zakładkowego

• Kompensuje rozszerzalność cieplną i ruch rury bez naprężania złącza

• Umożliwia stosowanie kołnierzy oporowych niższej jakości, przy jednoczesnym zachowaniu odporności na korozję na powierzchni uszczelniającej

6. Instrukcje instalacji

1. Przed spawaniem nasuń kołnierz złącza zakładkowego na rurę lub króćiec

2. Zgrzej doczołowo gładki (skośny) koniec króćca z rurociągiem, stosując kwalifikowane procedury spawania

3. Upewnij się, że rozszerzony koniec (zakładka) jest dokładnie wyrównany z końcem rury

4. Nasuń kołnierz złącza zakładkowego na króćiec, opierając go o tylną część kielicha

5. Wyrównaj otwory na śruby kołnierza z kołnierzem współpracującym i skręć je ze sobą

6. Uszczelka uszczelnia pomiędzy rozszerzonym końcem a współpracującą powierzchnią kołnierza

Notatka:W przypadku króćców typu A (długi wzór) grubość zakładu nie powinna być mniejsza niż nominalna grubość ścianki rury łączącej.

7. Środki ostrożności

• Aby zapewnić prawidłowe dopasowanie, należy upewnić się, że harmonogram rur odpowiada grubości ścianki króćca

• Sprawdź, czy materiał końcówki jest zgodny z płynem roboczym i temperaturą

• Nie spawać kołnierza złącza zakładkowego bezpośrednio do rury – kołnierz musi mieć swobodę obrotu

• W przypadku połączeń spawanych doczołowo należy stosować odpowiednie procedury spawania (z certyfikatem WPS).

• W przypadku zastosowań wysokociśnieniowych należy sprawdzić, czy ciśnienie znamionowe odpowiada wymaganiom systemowym

• Przed montażem sprawdź powierzchnię okrążenia pod kątem zarysowań lub uszkodzeń, aby zapewnić prawidłowe uszczelnienie

8. Wysyłka i dostawa

9. Warunki płatności

10. Opakowanie

Standardowe opakowanie eksportowe:

• Każdy króciec jest indywidualnie owinięty powłoką antykorozyjną

• Pakowane w torby nylonowe lub folię plastikową, aby zapobiec wilgoci

• Zabezpieczone w drewnianych skrzyniach lub paletach do transportu morskiego

• Niestandardowe opakowanie dostępne na życzenie

11. Zwroty, wymiany i obsługa posprzedażna

• Gwarancja jakości– 100% kontrola przed wysyłką; wszystkie produkty są zgodne z normami ASME B16.9

• Polityka zwrotów– Zwroty akceptowane w ciągu 30 dni z tytułu wad produkcyjnych (pod warunkiem sprawdzenia)

• Giełda– Bezpłatna wymiana wszelkich produktów niezgodnych, potwierdzona niezależną kontrolą

• Przykładowa polityka– Dostępne bezpłatne próbki; kupujący pokrywa koszty transportu

• Wsparcie techniczne– Całodobowa reakcja na wszelkie zapytania techniczne

• Zamówienia niestandardowe– Niestandardowe rozmiary, materiały i wykończenia dostępne na życzenie
