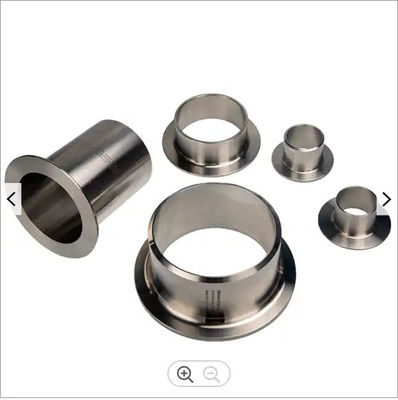

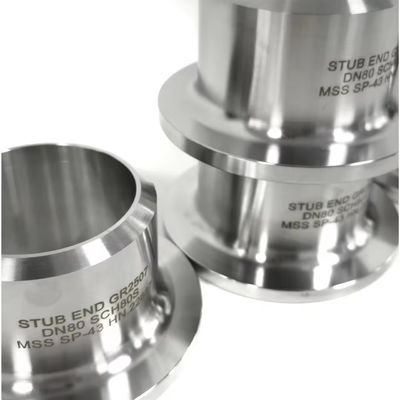

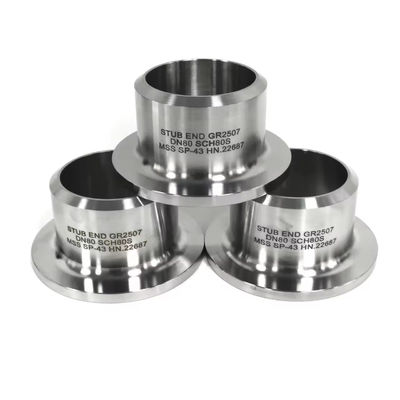

Przemysłowy króciec ze stali nierdzewnej SS304, złącze zakładkowe zgrzewane doczołowo, odporne na korozję

Złączka typu Stub End ze stali nierdzewnej SS304, zgrzewana doczołowo, z kryzą obrotową, odporna na korozję

1. Opis produktu

Złączka typu Stub End ze stali nierdzewnej SS304 to wysokiej jakości zgrzewana doczołowo złączka rurowa przeznaczona do stosowania z kryzami obrotowymi. Znana również jako złączka typu Stub End z kryzą obrotową, posiada jeden rozszerzony koniec, który przylega do powierzchni kryzy, oraz jeden prosty, fazowany koniec do zgrzewania doczołowego z rurociągiem. Wykonana z najwyższej jakości stali nierdzewnej SS304, złączka ta zapewnia doskonałą odporność na korozję i trwałość w wymagających zastosowaniach przemysłowych. Konfiguracja typu A z długim stożkiem zapewnia płynne przejście przepływu i jest kompatybilna ze standardowymi kryzami obrotowymi.

2. Kluczowe specyfikacje

3. Zastosowania

Złączka typu Stub End SS304 jest szeroko stosowana w systemach rurowych w wielu branżach:

• Nafta i gaz– połączenia rurociągów i rafinerie

• Przetwórstwo petrochemiczne i chemiczne– obsługa mediów korozyjnych

• Żywność i napoje– sanitarne systemy rurowe

• Farmaceutyka– czyste i sterylne środowiska

• Oczyszczanie wody i HVAC– ogólne rurociągi przemysłowe

• Produkcja energii– systemy pary i wody chłodzącej

4. Zalety produktu

• Rozwiązanie ekonomiczne– tylko złączka typu Stub End musi pasować do stopu rury; kryza obrotowa może być wykonana ze stali węglowej, co znacznie obniża koszty materiałów, zwłaszcza w przypadku systemów o dużej średnicy

• Łatwa konserwacja– kryza obrotowa może swobodnie przesuwać się po złączce typu Stub End i być demontowana bez cięcia spoin, co umożliwia szybką inspekcję, czyszczenie lub modyfikację systemu

• Elastyczna instalacja– kryza obraca się o 360° wokół złączki typu Stub End, co ułatwia wyrównanie otworów na śruby i eliminuje problemy z wyrównaniem typowe dla kryz szyjnych

• Odporność na korozję– materiał SS304 zapewnia doskonałą odporność na utlenianie i różne media korozyjne, zapewniając długą żywotność

• Dokładność wymiarowa– produkowane zgodnie z ASME B16.9 z rygorystycznymi tolerancjami, zapewniając idealną kompatybilność ze standardowymi kryzami obrotowymi

5. Funkcje produktu

• Tworzy połączenie kołnierzowe, które umożliwia łatwy demontaż bez cięcia spoin rur

• Zapewnia gładką, ciągłą powierzchnię uszczelniającą, która pasuje do powierzchni kryzy obrotowej

• Kompesuje rozszerzalność cieplną i ruchy rur bez naprężania połączenia

• Umożliwia stosowanie podkładów o niższej klasie, zachowując jednocześnie odporność na korozję na powierzchni uszczelnienia

6. Instrukcje instalacji

1. Przed spawaniem nasunąć kryzę obrotową na rurę lub złączkę typu Stub End

2. Zespawać doczołowo prosty (fazowany) koniec złączki typu Stub End z rurociągiem, stosując kwalifikowane procedury spawania

3. Upewnić się, że rozszerzony koniec (kryza) jest precyzyjnie wyrównany z końcem rury

4. Nasunąć kryzę obrotową na złączkę typu Stub End, opierając ją o tył rozszerzenia

5. Wyrównać otwory na śruby kryzy z kryzą współpracującą i połączyć śrubami

6. Uszczelka uszczelnia połączenie między rozszerzonym końcem a powierzchnią kryzy współpracującej

Uwaga: W przypadku złączek typu Stub End typu A (wersja długa), grubość kryzy nie może być mniejsza niż nominalna grubość ścianki łączonej rury.

7. Środki ostrożności

• Upewnić się, że harmonogram rury odpowiada grubości ścianki złączki typu Stub End dla prawidłowego dopasowania

• Sprawdzić, czy materiał złączki typu Stub End jest kompatybilny z płynem roboczym i temperaturą

• Nie spawać kryzy obrotowej bezpośrednio do rury – kryza musi pozostać swobodna do obracania się

• Stosować odpowiednie procedury spawania (kwalifikowane WPS) do połączeń zgrzewanych doczołowo

• W przypadku zastosowań wysokociśnieniowych, potwierdzić, że ciśnienie znamionowe odpowiada wymaganiom systemu

• Przed instalacją sprawdzić powierzchnię kryzy pod kątem zarysowań lub uszkodzeń, aby zapewnić prawidłowe uszczelnienie

8. Wysyłka i dostawa

9. Warunki płatności

10. Opakowanie

Standardowe opakowanie eksportowe:

• Każda złączka typu Stub End indywidualnie owinięta powłoką antykorozyjną

• Zapakowane w torby nylonowe lub folię plastikową w celu ochrony przed wilgociącią

• Zabezpieczone w drewnianych skrzyniach lub na paletach do transportu morskiego

• Dostępne niestandardowe opakowania na życzenie

11. Zwroty, wymiany i obsługa posprzedażna

• Gwarancja jakości– 100% kontroli przed wysyłką; wszystkie produkty zgodne z normami ASME B16.9

• Polityka zwrotów– zwroty akceptowane w ciągu 30 dni z powodu wad produkcyjnych (podlegają inspekcji)

• Wymiana– bezpłatna wymiana wszelkich niezgodnych produktów potwierdzonych przez inspekcję strony trzeciej

• Polityka próbek– dostępne bezpłatne próbki; kupujący pokrywa koszty frachtu

• Wsparcie techniczne– 24-godzinna odpowiedź na wszystkie zapytania techniczne

• Zamówienia niestandardowe– dostępne na życzenie niestandardowe rozmiary, materiały i wykończenia
