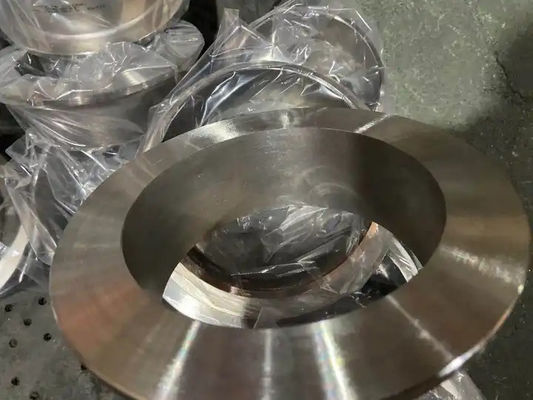

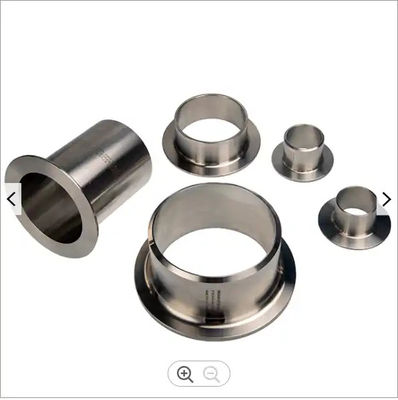

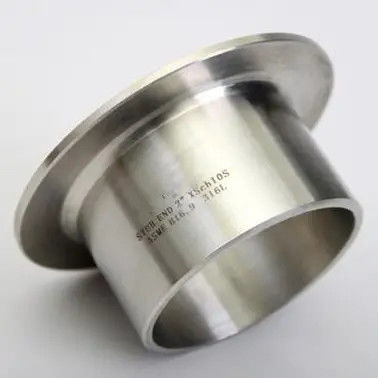

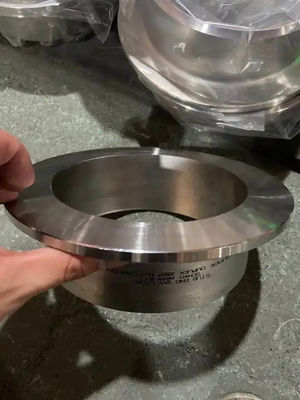

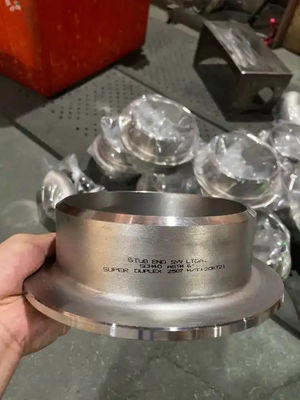

ASTM A403 SS304 Króciec złącza zakładkowego, łączniki rurowe odporne na korozję ze spoiną doczołową

Kolankowy łącznik przegubowy SS304, zgrzewany doczołowo, odporny na korozję

1. Opis produktu

Kolankowy łącznik przegubowy SS304, zgrzewany doczołowo, do rurociągów odpornych na korozję to wysokiej jakości zgrzewany doczołowo łącznik rurowy przeznaczony do stosowania z kołnierzami przegubowymi. Znany również jako końcówka przegubowa, ten łącznik posiada jeden rozszerzony koniec, który przylega do powierzchni kołnierza, i jeden prosty, fazowany koniec do zgrzewania doczołowego z rurociągiem. Wykonana z najwyższej jakości stali nierdzewnej SS304, ta końcówka przegubowa zapewnia doskonałą odporność na korozję i trwałość w wymagających zastosowaniach przemysłowych. Konfiguracja typu A z długim stożkiem zapewnia płynne przejście przepływu i jest kompatybilna ze standardowymi kołnierzami przegubowymi.

2. Kluczowe specyfikacje

3. Zastosowania

Końcówka przegubowa SS304 jest szeroko stosowana w systemach rurociągowych w wielu branżach:

• Nafta i gaz– połączenia rurociągów i rafinerie

• Przetwórstwo petrochemiczne i chemiczne– obsługa mediów korozyjnych

• Żywność i napoje– sanitarne systemy rurociągowe

• Farmaceutyka– czyste i sterylne środowiska

• Oczyszczanie wody i HVAC– ogólne rurociągi przemysłowe

• Produkcja energii– systemy pary i wody chłodzącej

4. Zalety produktu

• Rozwiązanie ekonomiczne– tylko końcówka przegubowa musi pasować do stopu rury; kołnierz przegubowy może być ze stali węglowej, co znacznie obniża koszty materiałów, zwłaszcza w systemach o dużej średnicy

• Łatwa konserwacja– kołnierz przegubowy może swobodnie przesuwać się po końcówce przegubowej i być demontowany bez cięcia spoin, co umożliwia szybką inspekcję, czyszczenie lub modyfikację systemu

• Elastyczna instalacja– kołnierz obraca się o 360° wokół końcówki przegubowej, co ułatwia wyrównanie otworów na śruby i eliminuje problemy z wyrównaniem typowe dla kołnierzy szyjnych

• Odporność na korozję– materiał SS304 zapewnia doskonałą odporność na utlenianie i różne media korozyjne, zapewniając długą żywotność

• Dokładność wymiarowa– produkowane zgodnie z ASME B16.9 z rygorystycznymi tolerancjami, zapewniając idealną kompatybilność ze standardowymi kołnierzami przegubowymi

5. Funkcje produktu

• Tworzy połączenie kołnierzowe, które umożliwia łatwy demontaż bez cięcia spoin rur

• Zapewnia gładką, ciągłą powierzchnię uszczelniającą, która pasuje do powierzchni kołnierza przegubowego

• Kompesuje rozszerzalność cieplną i ruchy rur bez naprężania połączenia

• Umożliwia stosowanie kołnierzy podporowych niższej klasy przy zachowaniu odporności na korozję na powierzchni uszczelniającej

6. Instrukcje instalacji

1. Przed spawaniem nasunąć kołnierz przegubowy na rurę lub końcówkę przegubową

2. Zgrzać doczołowo prosty (fazowany) koniec końcówki przegubowej z rurociągiem, stosując kwalifikowane procedury spawania

3. Upewnić się, że rozszerzony koniec (kołnierz) jest precyzyjnie wyrównany z końcem rury

4. Nasunąć kołnierz przegubowy na końcówkę przegubową, opierając go o tył rozszerzenia

5. Wyrównać otwory na śruby kołnierza z kołnierzem łączącym i skręcić

6. Uszczelka uszczelnia między rozszerzonym końcem a powierzchnią kołnierza łączącego

Uwaga: W przypadku końcówek przegubowych typu A (wzór długi), grubość kołnierza nie może być mniejsza niż nominalna grubość ścianki łączonej rury.

7. Środki ostrożności

• Upewnić się, że harmonogram rury odpowiada grubości ścianki końcówki przegubowej dla prawidłowego dopasowania

• Sprawdzić, czy materiał końcówki przegubowej jest kompatybilny z płynem roboczym i temperaturą

• Nie spawać kołnierza przegubowego bezpośrednio do rury – kołnierz musi pozostać swobodny do obracania się

• Stosować odpowiednie procedury spawania (kwalifikowane WPS) do połączeń zgrzewanych doczołowo

• W przypadku zastosowań wysokociśnieniowych, potwierdzić, że ciśnienie znamionowe odpowiada wymaganiom systemu

• Przed instalacją sprawdzić powierzchnię kołnierza pod kątem zarysowań lub uszkodzeń, aby zapewnić prawidłowe uszczelnienie

8. Wysyłka i dostawa

9. Warunki płatności

10. Opakowanie

Standardowe opakowanie eksportowe:

• Każda końcówka przegubowa indywidualnie owinięta powłoką antykorozyjną

• Zapakowane w torby nylonowe lub folię plastikową w celu zapobiegania wilgoci

• Zabezpieczone w drewnianych skrzyniach lub na paletach do transportu morskiego

• Niestandardowe opakowanie dostępne na życzenie

11. Zwroty, wymiany i obsługa posprzedażna

• Gwarancja jakości– 100% kontroli przed wysyłką; wszystkie produkty są zgodne ze standardami ASME B16.9

• Polityka zwrotów– zwroty akceptowane w ciągu 30 dni z powodu wad produkcyjnych (podlegają inspekcji)

• Wymiana– bezpłatna wymiana wszelkich niezgodnych produktów potwierdzonych przez inspekcję strony trzeciej

• Polityka próbek– dostępne bezpłatne próbki; kupujący pokrywa koszty frachtu

• Wsparcie techniczne– 24-godzinna odpowiedź na wszystkie zapytania techniczne

• Zamówienia niestandardowe– dostępne na życzenie niestandardowe rozmiary, materiały i wykończenia
