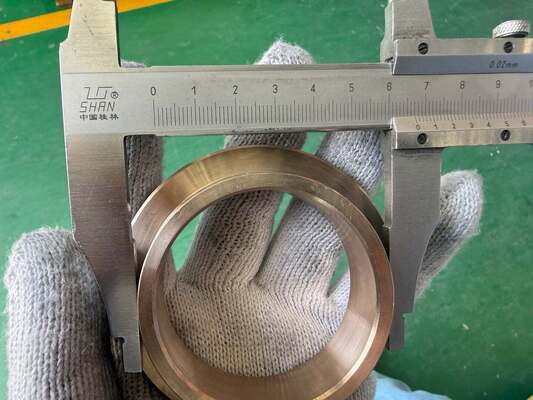

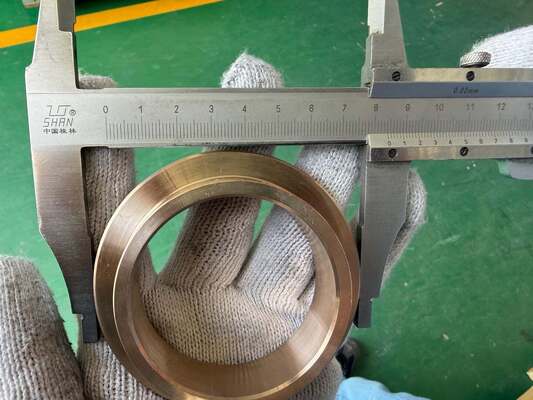

Złączki dwustronne ze stali nierdzewnej ASME B16.9 Wysoka wytrzymałość Szybki montaż Złącze rurowe do spawania doczołowego

Złączki typu Stub End ze stali nierdzewnej duplex, zgodne z ASME B16.9, o wysokiej wytrzymałości, szybkim montażu, do spawania doczołowego

1. Opis produktu

Złączki typu Stub End, zwane również końcówkami luźnymi lub adapterami kołnierzy podporowych, to precyzyjnie zaprojektowane elementy rurowe do spawania doczołowego, które stanowią podstawę uszczelnienia dla zespołu kołnierza luźnego. W przeciwieństwie do konwencjonalnych kołnierzy szyjnych, tylko złączka typu stub end jest trwale przymocowana do rurociągu poprzez spawanie doczołowe z pełnym przetopem. Pasujący kołnierz luźny jest mechanicznie nasuwany na piastę cylindryczną złączki typu stub end i opiera się o rozszerzoną krawędź, pozostając całkowicie niespawany. To strukturalne rozdzielenie piasty i kołnierza pozwala na niezależny obrót promieniowy, co fundamentalnie zmienia sposób, w jaki połączenie radzi sobie z wyrównaniem śrub i naprężeniami wynikającymi z rozszerzalności cieplnej.

Produkcja ściśle przestrzega wymagań wymiarowych i tolerancji ASME B16.9 i MSS SP-43. Trzy uznane konfiguracje – Typ A (pełna grubość ścianki, długa piasta, typowy dla zastosowań wysokociśnieniowych i krytycznych), Typ B (zredukowana grubość ścianki, krótka piasta, powszechny w systemach stopów odpornych na korozję w celu optymalizacji kosztów) i Typ C (cienka ścianka, najkrótsza piasta, głównie do zastosowań niskociśnieniowych, niebezpiecznych) – zapewniają inżynierom stopniowane opcje równoważenia wydajności z budżetem w różnych klasach rurociągów.

2. Zastosowania produktu

Praktyczne zastosowanie złączek typu stub end obejmuje zarówno infrastrukturę lądową, jak i morską, ze szczególnym uwzględnieniem:

• Górnictwo naftowe i gazowe– linie przepływowe głowic odwiertów, rurociągi rozdzielcze i stacje zbierające, gdzie wymagane jest częste demontaż w celu interwencji w odwiertach lub operacji czyszczenia tłokami.

• Transport średni– rurociągi stacji sprężarek i skidów pomiarowych, które wymagają precyzyjnego wyrównania śrub w środowiskach o wysokich wibracjach.

• Rafinerie– jednostki koksowania opóźnionego, linie szlamowe FCCU (jednostki fluidalnego krakingu katalitycznego) i pakiety wymienników ciepła, gdzie pakiety rur wymiennika są regularnie wyjmowane do czyszczenia.

• Naziemne wsparcie lotnicze– systemy transferu płynów kriogenicznych (LNG, ciekły azot), gdzie metalowe powierzchnie uszczelniające muszą pozostać wolne od deformacji.

• Zbiorniki chemiczne– połączenia ramion załadunkowych/rozładunkowych, które podlegają powtarzającym się odkształceniom mechanicznym i niedopasowaniu obrotowemu.

• Zakłady odsalania– wysokociśnieniowe linie zasilające odwróconej osmozy (RO) podlegające agresywnej korozji przez wodę morską.

• Celuloza i papier– linie do celulozowania i wybielania chemikiami, wymagające rutynowych przestojów konserwacyjnych.

Ponadto są one preferowanym wyborem dlatymczasowych lub modułowych konstrukcji(np. prefabrykowane zwoje rur do urządzeń montowanych na skidach), ponieważ obrotowy kołnierz znacznie upraszcza końcowy montaż na miejscu, kompensując nagromadzone tolerancje produkcyjne.

3. Zalety produktu

• Inżynieria optymalizacji materiałowej– Różnica w kosztach staje się krytyczna przy określaniu stopów o wysokiej zawartości niklu (Hastelloy, Inconel) lub tytanu do mediów korozyjnych. Ograniczając materiał premium tylko do złączki typu stub end (zazwyczaj 15-25% całkowitej masy zespołu kołnierza), podczas gdy dla obrotowego kołnierza stosuje się stal niskostopową lub węglową, ogólne wydatki metalurgiczne można zmniejszyć o 40-60% na połączenie, bez poświęcania wydajności powierzchni zwilżanej.

• Zachowanie integralności spoiny– Ponieważ kołnierz luźny nigdy nie jest spawany ani poddawany obróbce cieplnej, spoina rury macierzystej pozostaje jedyną spoiną podlegającą kontroli. Obróbka cieplna po spawaniu (PWHT), jeśli jest wymagana dla materiału rury, jest uproszczona, ponieważ kołnierza nie trzeba jednocześnie odprężać. Eliminuje to również ryzyko deformacji kołnierza spowodowanej dopływem ciepła spawalniczego.

• Przedłużona żywotność uszczelki i uszczelnienia– Rozszerzona krawędź złączki typu stub end zapewnia ciągłą, nieprzerwaną powierzchnię styku, wolną od przerw spowodowanych otworami na śruby. Ten jednolity obszar kompresji zapewnia bardziej spójny rozkład naprężeń uszczelki, znacznie zmniejszając emisje ulatniające się i wskaźniki wycieków przez cały okres eksploatacji kołnierza.

• Szybki czas przestoju– Podczas przestojów zakładu ekipy konserwacyjne mogą odkręcić połączenie, zdjąć kołnierz z końca rury i sprawdzić lub wymienić powierzchnię uszczelniającą złączki typu stub end – wszystko to bez cięcia rury lub ponownego spawania. Może to skrócić czas przestoju konserwacyjnego o 30-50% w porównaniu do konwencjonalnej wymiany kołnierzy spawanych.

• Odporność na wibracje i zmęczenie– Konstrukcja kołnierza nieintegralnego pozwala na niewielkie mikroruchy między kołnierzem a złączką typu stub end pod obciążeniem cyklicznym (rozszerzalność cieplna, przepięcia ciśnienia, wibracje mechaniczne). Ten względny ruch pochłania koncentracje naprężeń, które w przeciwnym razie byłyby przenoszone bezpośrednio na sztywny kołnierz szyjny, poprawiając w ten sposób ogólną żywotność zmęczeniową połączenia.

4.Kluczowe specyfikacje

FAQ

1. Czy jesteś firmą handlową czy producentem? Jesteśmy producentem, można zobaczyć certyfikację.

2. Jak długi jest czas dostawy? Zazwyczaj jest to 5-10 dni, jeśli towary są w magazynie. Lub jest to 15-20 dni, jeśli towary nie są w magazynie, zależy to od ilości.

3. Czy dostarczacie próbki? Czy jest to bezpłatne czy dodatkowe? Tak, możemy zaoferować próbkę za darmo, ale musimy zapłacić za fracht.

4. Jakie są Twoje warunki płatności? Płatność=1000 USD, 50% T/T z góry, saldo przed wysyłką.
