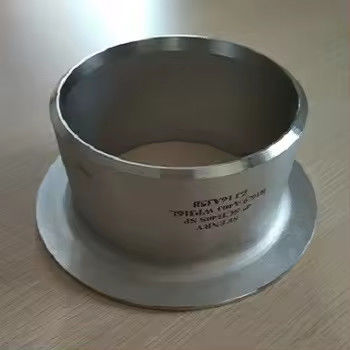

SS304 Wyposażenie końcowe do końcówek, odporne na korozję

Złączki typu Stub End ze stali nierdzewnej SS304, złącze rurowe typu lap joint do spawania doczołowego z odpornością na korozję dla przemysłu petrochemicznego

1. Opis produktu

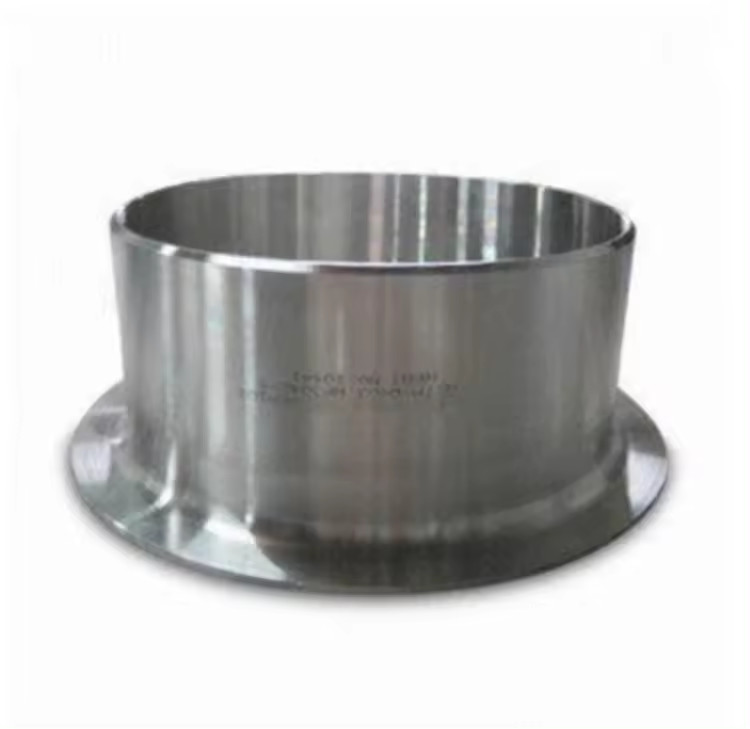

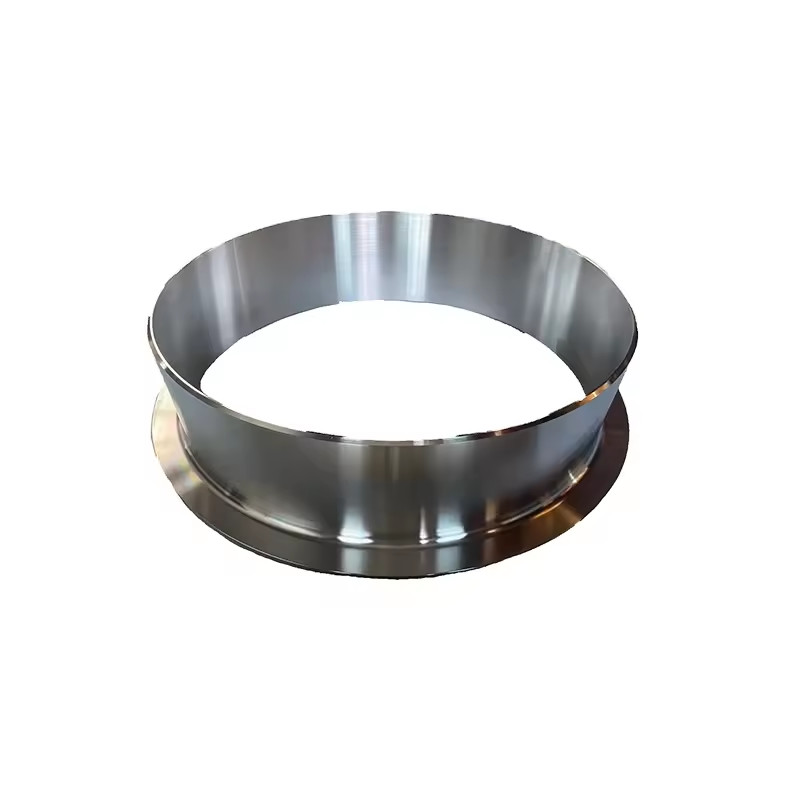

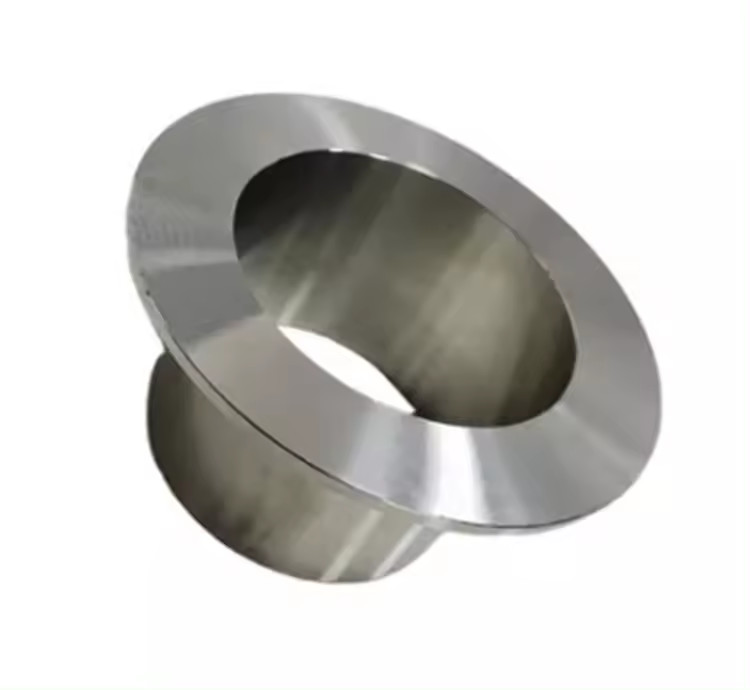

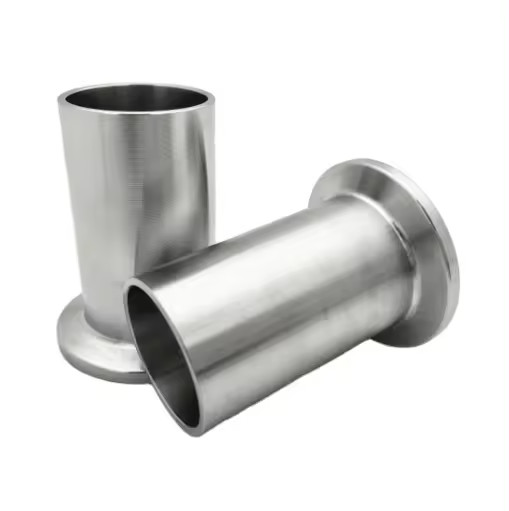

Złączka typu Stub End ze stali nierdzewnej SS304 to wysokiej jakości złączka rurowa do spawania doczołowego, przeznaczona do stosowania z kołnierzami typu lap joint. Znana również jako złączka typu lap joint stub end, posiada jeden rozszerzony koniec, który przylega do powierzchni kołnierza, oraz jeden prosty, fazowany koniec do spawania doczołowego z rurociągiem. Wykonana z najwyższej jakości stali nierdzewnej SS304, ta złączka typu stub end oferuje doskonałą odporność na korozję i trwałość w wymagających zastosowaniach przemysłowych. Konfiguracja typu A z długim stożkiem zapewnia płynne przejście przepływu i jest kompatybilna ze standardowymi kołnierzami typu lap joint.

2. Kluczowe specyfikacje

3. Zastosowania

Złączka typu Stub End SS304 jest szeroko stosowana w systemach rurowych w wielu branżach:

• Ropa i gaz– połączenia rurociągów i rafinerie

• Przetwórstwo petrochemiczne i chemiczne– obsługa mediów korozyjnych

• Żywność i napoje– sanitarne systemy rurowe

• Farmaceutyka– czyste i sterylne środowiska

• Oczyszczanie wody i HVAC– ogólne instalacje przemysłowe

• Produkcja energii– systemy pary i wody chłodzącej

4. Zalety produktu

• Rozwiązanie ekonomiczne– tylko złączka typu stub end musi być wykonana ze stopu rury; kołnierz typu lap joint może być wykonany ze stali węglowej, co znacznie obniża koszty materiałów, zwłaszcza w przypadku systemów o dużej średnicy

• Łatwa konserwacja– kołnierz typu lap joint może swobodnie przesuwać się po złączce typu stub end i można go zdjąć bez cięcia spoin, co umożliwia szybką inspekcję, czyszczenie lub modyfikację systemu

• Elastyczna instalacja– kołnierz obraca się o 360° wokół złączki typu stub end, co ułatwia wyrównanie otworów na śruby i eliminuje problemy z wyrównaniem typowe dla kołnierzy typu weld neck

• Odporność na korozję– materiał SS304 zapewnia doskonałą odporność na utlenianie i różne media korozyjne, zapewniając długą żywotność

• Dokładność wymiarowa– produkowane zgodnie z ASME B16.9 z rygorystycznymi tolerancjami, zapewniając idealną kompatybilność ze standardowymi kołnierzami typu lap joint

5. Funkcje produktu

• Tworzy połączenie kołnierzowe, które umożliwia łatwy demontaż bez cięcia spoin rur

• Zapewnia gładką, ciągłą powierzchnię uszczelniającą, która pasuje do powierzchni kołnierza typu lap joint

• Kompesuje rozszerzalność cieplną i ruchy rur bez naprężania połączenia

• Umożliwia stosowanie kołnierzy podporowych niższej klasy przy jednoczesnym zachowaniu odporności na korozję na powierzchni uszczelniającej

6. Instrukcje montażu

1. Przed spawaniem nasunąć kołnierz typu lap joint na rurę lub złączkę typu stub end

2. Pospawać doczołowo prosty (fazowany) koniec złączki typu stub end z rurociągiem, stosując kwalifikowane procedury spawania

3. Upewnić się, że rozszerzony koniec (lap) jest precyzyjnie wyrównany z końcem rury

4. Nasunąć kołnierz typu lap joint na złączkę typu stub end, opierając go o tył rozszerzenia

5. Wyrównać otwory na śruby kołnierza z kołnierzem łączącym i połączyć śrubami

6. Uszczelka uszczelnia między rozszerzonym końcem a powierzchnią kołnierza łączącego

Uwaga: W przypadku złączek typu stub end typu A (wersja długa), grubość lap nie może być mniejsza niż nominalna grubość ścianki łączonej rury.

7. Środki ostrożności

• Upewnić się, że harmonogram rury odpowiada grubości ścianki złączki typu stub end dla prawidłowego dopasowania

• Sprawdzić, czy materiał złączki typu stub end jest kompatybilny z płynem roboczym i temperaturą

• Nie spawać kołnierza typu lap joint bezpośrednio do rury – kołnierz musi pozostać swobodny do obracania

• Stosować odpowiednie procedury spawania (kwalifikowane WPS) do połączeń spawanych doczołowo

• W przypadku zastosowań wysokociśnieniowych, potwierdzić, że ciśnienie znamionowe odpowiada wymaganiom systemu

• Przed montażem sprawdzić powierzchnię lap pod kątem zarysowań lub uszkodzeń, aby zapewnić prawidłowe uszczelnienie

8. Wysyłka i dostawa

9. Warunki płatności

10. Opakowanie

Standardowe opakowanie eksportowe:

• Każda złączka typu stub end indywidualnie owinięta powłoką antykorozyjną

• Zapakowane w torby nylonowe lub folię plastikową w celu ochrony przed wilgociącią

• Zabezpieczone w drewnianych skrzyniach lub na paletach do transportu morskiego

• Dostępne niestandardowe opakowania na życzenie

11. Zwroty, wymiany i obsługa posprzedażna

• Gwarancja jakości– 100% kontroli przed wysyłką; wszystkie produkty zgodne z normami ASME B16.9

• Polityka zwrotów– Zwroty akceptowane w ciągu 30 dni z powodu wad produkcyjnych (podlegają inspekcji)

• Wymiana– Bezpłatna wymiana wszelkich niezgodnych produktów potwierdzonych przez inspekcję strony trzeciej

• Polityka próbek– Dostępne bezpłatne próbki; kupujący pokrywa koszty frachtu

• Wsparcie techniczne– 24-godzinna odpowiedź na wszystkie zapytania techniczne

• Zamówienia niestandardowe– Dostępne na życzenie niestandardowe rozmiary, materiały i wykończenia
