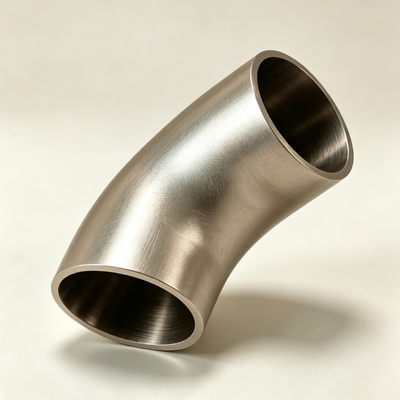

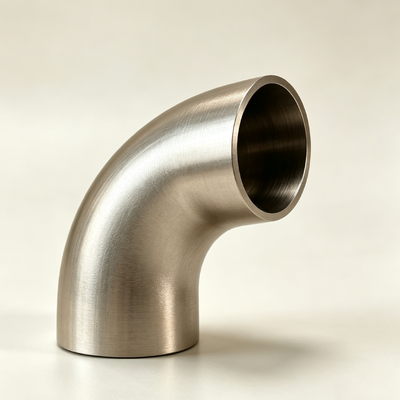

CuNi 70/30 Miedź Nikiel Kolanko 90 stopni ASME B16.9 Złączki do spawania doczołowego C71500

Kolano miedziano-niklowe CuNi 70/30 90 stopni ASME B16.9 Złączki do spawania doczołowego C71500

1.Opis produktu

Niniejsza specyfikacja obejmuje kolana miedziano-niklowe, które są złączkami kierunkowymi rurociągów produkowanymi ze stopów miedzi i niklu metodami formowania na gorąco. System stopów jest podzielony na dwie główne kategorie: typ 90/10 o zawartości niklu 9%–11% (UNS C70600) i typ 70/30 o zawartości niklu 29%–33% (UNS C71500). Produkt ma postać zakrzywionego odcinka rury z centralnym kątem gięcia określonym przez wymagania inżynieryjne, ze standardowymi seriami obejmującymi 45°, 90° i 180°.

Proces produkcji jest klasyfikowany jako formowanie bez szwu i formowanie spawane. Kolana bez szwu są produkowane metodą formowania na gorąco z trzpieniem lub gięcia indukcyjnego średniej częstotliwości, gdzie cała kęs rury ulega deformacji z ciągłymi liniami przepływu ziarna i bez spoin wzdłużnych lub poprzecznych. Kolana spawane są produkowane przez gięcie blach stalowych na prasie, a następnie spawanie szwów, nadają się do dużych średnic (powyżej DN400) lub warunków o bardzo grubych ściankach. Promień krzywizny jest wyrażany jako wielokrotność średnicy nominalnej (DN): typ z długim promieniem to 1,5DN, typ z krótkim promieniem to 1,0DN, a typ z bardzo długim promieniem może osiągnąć 2,0DN do 3,0DN.

Konfiguracje połączeń końcowych obejmują końcówki do spawania doczołowego (BW) z fazowaniem pojedynczym V lub złożonym obrobionym zgodnie z ASME B16.25; końcówki do spawania gniazdowego (SW) z zagłębionymi strukturami gniazd; oraz końcówki gwintowane z gwintami NPT (amerykański stożkowy rurociąg) lub BSP (brytyjska norma rurociągu). Każde kolano powinno być wyraźnie oznaczone na swojej zewnętrznej powierzchni gatunkiem materiału, oznaczeniem rozmiaru, numerem wytopu/partii oraz identyfikacją producenta, aby zapewnić pełną identyfikowalność przez cały jego cykl życia.

2.Zastosowania produktu

Jako standardowy element kierunkowy w systemach rurociągów odpornych na korozję, kolana miedziano-niklowe służą w następujących specyficznych scenariuszach:

• Sprzęt morski i przybrzeżny: W tym między innymi systemy chłodzenia wody morskiej w maszynowniach na statkach towarowych, wycieczkowych i wojskowych; węzły obrotowe pionów przeciwpożarowych na platformach i linii strumieniowych; kolana rozprężne rurociągów podmorskich i kolana szczytowe pionów.

• Jednostki petrochemiczne i rafineryjne: Linie powrotne skraplaczy nadgłowicowych w jednostkach destylacji atmosferycznej/próżniowej; rurociągi doprowadzające powietrze do chłodnic wysokotemperaturowych i wysokociśnieniowych w jednostkach hydrokrakingu; sekcje obrotowe linii śledzących i systemów pułapek parowych.

• Obiekty energetyki jądrowej i cieplnej: Zakopane zakręty rurociągów w systemach chłodzenia wodą urządzeń wyspy jądrowej; przewody doprowadzające/odprowadzające wodę dla wody obiegowej skraplaczy elektrowni cieplnych; połączenia dystrybucyjne pierścieniowe dla pomocniczych linii wody wież chłodniczych.

• Oczyszczanie wody i inżynieria środowiska: Kolana odporne na korozję dla linii transferu odcieków w spalarniach odpadów; elementy obrotowe odporne na zużycie i korozję dla rurociągów cyrkulacyjnych szlamu z odsiarczania spalin (FGD).

• Przemysł spożywczy i farmaceutyczny: Kolana sanitarne dla linii dystrybucji pary czystej; połączenia obrotowe dla systemów CIP (Clean-in-Place), wymagające gładkich powierzchni wewnętrznych bez martwych narożników.

3.Zalety produktu

(I) Wewnętrzna odporność na korozję
Stopy miedzi i niklu osiągają samopasywację w mediach zawierających chlorki poprzez gęstą warstwę tlenku miedzi(I) (Cu₂O), która posiada właściwości samonaprawcze — nawet jeśli zostanie mechanicznie porysowana, warstwa szybko regeneruje się w medium. Ta właściwość pozwala kolanu utrzymywać niski wskaźnik korozji w warunkach połączonej erozji-korozji, z krytyczną temperaturą tworzenia się wżerów (CPT) przekraczającą 60°C w roztworze 3,5% NaCl.

(II) Odporność na uderzenia i wibracje
Dzięki wydłużeniu ≥30% i wysokiemu zmniejszeniu pola przekroju, stopy miedzi i niklu wykazują doskonałą zdolność absorpcji energii w warunkach uderzenia hydraulicznego lub wibracji mechanicznych, co czyni je odpornymi na kruche pękanie. Symulowane testy stołu wibracyjnego morskiego potwierdzają integralność strukturalną po 10⁶ cyklach przy częstotliwości 10–200 Hz i przyspieszeniu 5g.

(III) Wygoda montażu i konserwacji
Podczas spawania z rurami tej samej klasy można stosować konwencjonalne elektrody ze stali nierdzewnej austenitycznej lub specjalne elektrody miedziano-niklowe (np. ENiCu-7), z szerokim zakresem parametrów spawania. Ponadto stosunkowo wysoka przewodność cieplna miedzi i niklu (około 30–40 W/m·K) skutkuje wąską strefą wpływu ciepła i niskimi naprężeniami resztkowymi, eliminując potrzebę obróbki cieplnej odprężającej po spawaniu i znacznie skracając harmonogramy budowy.

(IV) Przyjazność dla środowiska w całym cyklu życia
Stopy miedzi i niklu są materiałami w pełni nadającymi się do recyklingu o wysokiej wartości złomu. W eksploatacji nie wymagają organicznych powłok przeciwporostowych, unikając w ten sposób zanieczyszczenia morskiego mikroplastikiem z odrywania się powłok, zgodnie z progresywnymi wymaganiami przepisów środowiskowych Międzynarodowej Organizacji Morskiej (IMO).

(V) Niezawodność łańcucha dostaw i zamienność części zamiennych
Główne kraje przemysłowe na całym świecie posiadają dojrzałe możliwości produkcyjne kolan miedziano-niklowych. Specyfikacje są zgodne z ujednoliconymi normami ISO i ASME, zapewniając pełną zamienność produktów od różnych producentów. W przypadku awarii awaryjnych można uzyskać zapasy magazynowe do natychmiastowej wymiany bez niestandardowej produkcji.

4.Kluczowe specyfikacje produktu

FAQ

1. Czy jesteś firmą handlową czy producentem? Jesteśmy producentem, można zobaczyć certyfikat.

2. Jak długi jest czas dostawy? Zazwyczaj jest to 5-10 dni, jeśli towary są w magazynie. lub jest to 15-20 dni, jeśli towary nie są w magazynie, zależy to od ilości.

3. Czy dostarczacie próbki? Czy jest to bezpłatne czy dodatkowe? Tak, możemy zaoferować próbkę za darmo, ale musimy zapłacić za fracht.

4. Jakie są Twoje warunki płatności? Płatność=1000 USD, 50% T/T z góry, saldo przed wysyłką.
