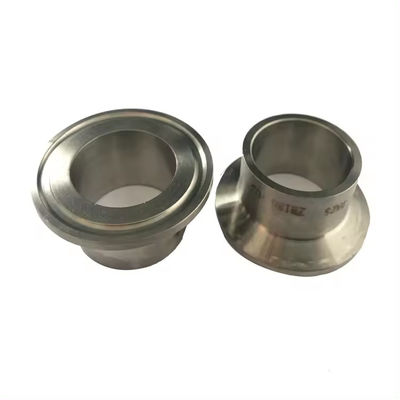

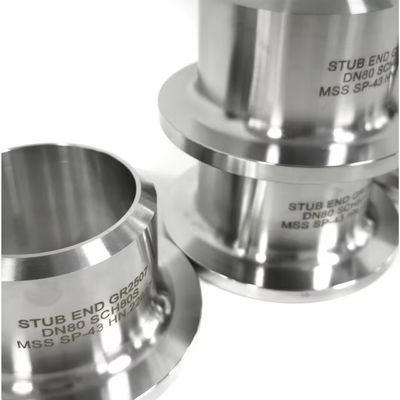

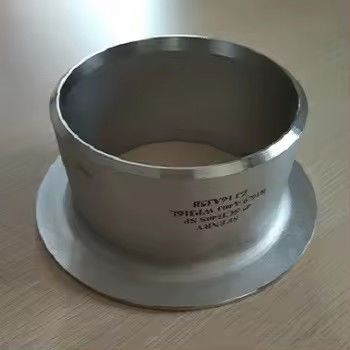

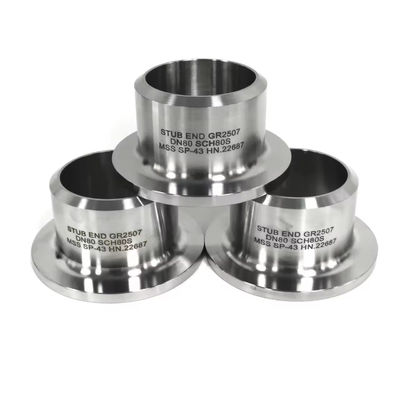

Końcówka spawana na zakładkę ze stali nierdzewnej SS304 - odporna na korozję, zgodna z ASME B16.9

Końcówka spawana doczołowo ze stali nierdzewnej SS304 do rurociągów odpornych na korozję

1. Opis produktu

Końcówka spawana doczołowo ze stali nierdzewnej SS304 do rurociągów odpornych na korozję to wysokiej jakości łącznik rurowy spawany doczołowo, przeznaczony do stosowania z kryzowanymi kołnierzami. Znany również jako końcówka kryzowana, ten łącznik posiada jeden rozszerzony koniec, który opiera się o powierzchnię kołnierza, oraz jeden gładki, fazowany koniec do spawania doczołowego z rurociągiem. Wykonana z najwyższej jakości stali nierdzewnej SS304, ta końcówka zapewnia doskonałą odporność na korozję i trwałość w wymagających zastosowaniach przemysłowych. Konfiguracja typu A z długim stożkiem zapewnia płynne przejście przepływu i jest kompatybilna ze standardowymi kołnierzami kryzowanymi.

2. Kluczowe specyfikacje

3. Zastosowania

Końcówka kryzowana SS304 jest szeroko stosowana w systemach rurociągowych w wielu branżach:

• Nafta i gaz– połączenia rurociągów i rafinerie

• Przetwórstwo petrochemiczne i chemiczne– obsługa mediów korozyjnych

• Żywność i napoje– sanitarne systemy rurociągowe

• Farmaceutyka– czyste i sterylne środowiska

• Oczyszczanie wody i HVAC– ogólne rurociągi przemysłowe

• Produkcja energii– systemy pary i wody chłodzącej

4. Zalety produktu

• Rozwiązanie ekonomiczne– tylko końcówka musi pasować do stopu rury; kołnierz kryzowany może być ze stali węglowej, co znacznie obniża koszty materiałów, zwłaszcza w systemach o dużej średnicy

• Łatwa konserwacja– kołnierz kryzowany może swobodnie przesuwać się po końcówce i być demontowany bez cięcia spoin, co umożliwia szybką inspekcję, czyszczenie lub modyfikację systemu

• Elastyczna instalacja– kołnierz obraca się o 360° wokół końcówki, co ułatwia wyrównanie otworów na śruby i eliminuje problemy z wyrównaniem typowe dla kołnierzy spawanych szyjnych

• Odporność na korozję– materiał SS304 zapewnia doskonałą odporność na utlenianie i różne media korozyjne, zapewniając długą żywotność

• Dokładność wymiarowa– produkowane zgodnie z ASME B16.9 z rygorystycznymi tolerancjami, zapewniając idealną kompatybilność ze standardowymi kołnierzami kryzowanymi

5. Funkcje produktu

• Tworzy połączenie kołnierzowe, które umożliwia łatwy demontaż bez cięcia spoin rur

• Zapewnia gładką, ciągłą powierzchnię uszczelniającą, która pasuje do powierzchni kołnierza kryzowanego

• Kompesuje rozszerzalność cieplną i ruchy rur bez naprężania połączenia

• Umożliwia stosowanie kołnierzy podporowych niższej klasy przy zachowaniu odporności na korozję na powierzchni uszczelniającej

6. Instrukcje instalacji

1. Przesunąć kołnierz kryzowany na rurę lub końcówkę przed spawaniem

2. Pospawać doczołowo gładki (fazowany) koniec końcówki do rurociągu, stosując kwalifikowane procedury spawania

3. Upewnić się, że rozszerzony koniec (kryza) jest precyzyjnie wyrównany z końcem rury

4. Przesunąć kołnierz kryzowany na końcówkę, opierając go o tył rozszerzenia

5. Wyrównać otwory na śruby kołnierza z kołnierzem łączącym i skręcić

6. Uszczelka uszczelnia między rozszerzonym końcem a powierzchnią kołnierza łączącego

Uwaga: W przypadku końcówek typu A (wersja długa), grubość kryzy nie może być mniejsza niż nominalna grubość ścianki łączonej rury.

7. Środki ostrożności

• Upewnić się, że harmonogram rury odpowiada grubości ścianki końcówki dla prawidłowego dopasowania

• Sprawdzić, czy materiał końcówki jest zgodny z płynem roboczym i temperaturą

• Nie spawać kołnierza kryzowanego bezpośrednio do rury – kołnierz musi pozostać swobodny do obracania się

• Stosować odpowiednie procedury spawania (kwalifikowane WPS) do połączeń spawanych doczołowo

• W przypadku zastosowań wysokociśnieniowych, potwierdzić, że ciśnienie znamionowe odpowiada wymaganiom systemu

• Sprawdzić powierzchnię kryzy pod kątem zarysowań lub uszkodzeń przed instalacją, aby zapewnić prawidłowe uszczelnienie

8. Wysyłka i dostawa

9. Warunki płatności

10. Opakowanie

Standardowe opakowanie eksportowe:

• Każda końcówka indywidualnie owinięta powłoką antykorozyjną

• Zapakowane w nylonowe torby lub folię plastikową, aby zapobiec wilgoci

• Zabezpieczone w drewnianych skrzyniach lub na paletach do transportu morskiego

• Niestandardowe opakowanie dostępne na życzenie

11. Zwroty, wymiany i obsługa posprzedażna

• Gwarancja jakości– 100% kontroli przed wysyłką; wszystkie produkty są zgodne ze standardami ASME B16.9

• Polityka zwrotów– Zwroty akceptowane w ciągu 30 dni z powodu wad produkcyjnych (podlegają inspekcji)

• Wymiana– Bezpłatna wymiana wszelkich niezgodnych produktów potwierdzonych przez inspekcję strony trzeciej

• Polityka próbek– Dostępne bezpłatne próbki; kupujący pokrywa koszty frachtu

• Wsparcie techniczne– 24-godzinna odpowiedź na wszystkie zapytania techniczne

• Zamówienia niestandardowe– Dostępne niestandardowe rozmiary, materiały i wykończenia na życzenie
