C70600 ANSI B16.9 Łącznik rur poprzecznych Prosty 2-calowy SCH40 zgrzewany doczołowo

  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
Miejsce pochodzenia Chiny
Nazwa handlowa TOBO
Orzecznictwo SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Numer modelu Miedź nikiel C70600

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Nazwa produktu Miedziany niklowany krzyżyk do rur Gatunek materiału C70600
Rozmiar 2" SCH40 Podanie Podgrzewacz wody
Rodzaj Równy Powierzchnia strzałowy
Leczenie Wyżarzone
Podkreślić

B16.9 Łącznik rur poprzecznych

,

Łącznik rur poprzecznych C70600

,

Łącznik rur poprzecznych zgrzewanych doczołowo
Zostaw wiadomość
opis produktu

Buttweld Cross Pipe Fitting, wysokiej jakości Buttweld Cross, Butt Weld Sideal Cross Dealer

Równe wymiary poprzeczne, redukowanie wymiarów poprzecznych spawanych doczołowo, cena poprzeczna rur, dostawca równych łączników krzyżowych spawanych doczołowo, Ind

Marcel Piping jest producentem firmy Supremeasme b16.9 krzyżpowszechnie znany jako 4-kierunkowy łącznik rurowy.Trójnik poprzeczny zwykle generuje duże naprężenia na rurze w miarę zmian temperatury, ponieważ znajdują się one w środku czterech punktów połączeń.Dla porównania, trójnik jest bardziej stabilny niż krzyż, ponieważ trójnik zachowuje się jak trójnożny stołek, podczas gdy krzyż zachowuje się jak czworonożny stołek.

Wspierany przez zespół genialnych profesjonalistów, możemy dostarczyćkrzyż rurowyw dwóch rodzajach, a mianowicie krzyż prosty i krzyżak redukcyjny w pełnej gamie kształtów i wymiarów.Jesteśmy wiodącym dostawcą profili poprzecznych ze stali nierdzewnej i profili poprzecznych ze stali stopowej dla klientów krajowych i międzynarodowych w różnych branżach, takich jak ropa naftowa i gaz, petrochemia, energetyka, farmaceutyka, produkcja papieru, przemysł gazu ziemnego i zakłady chemiczne.Krzyż jest używany w wielu zastosowaniach, jako złącze do przecinających się rur.

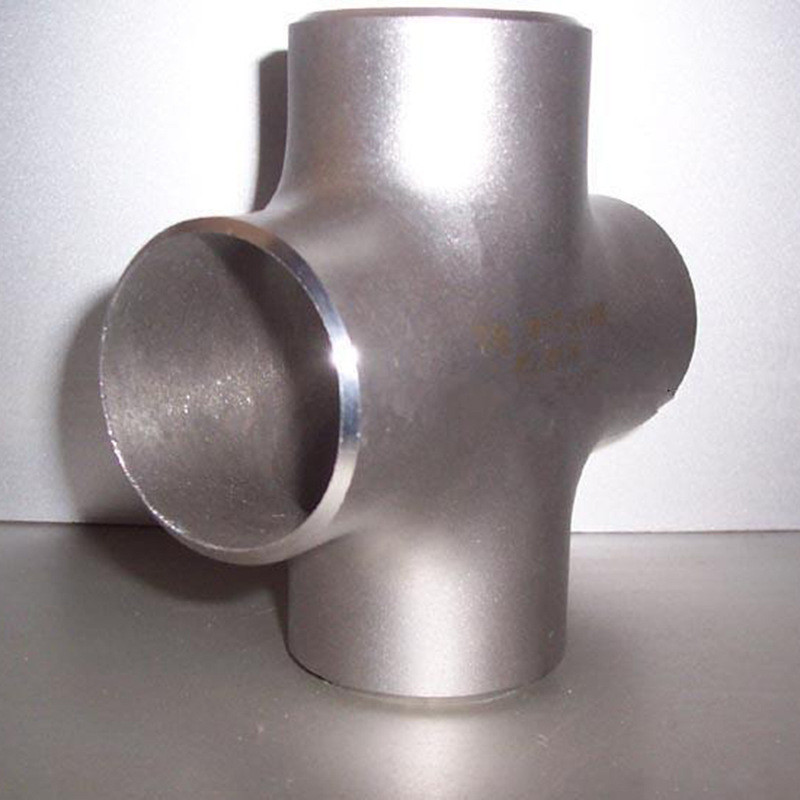

C70600 ANSI B16.9 Łącznik rur poprzecznych Prosty 2-calowy SCH40 zgrzewany doczołowo 0

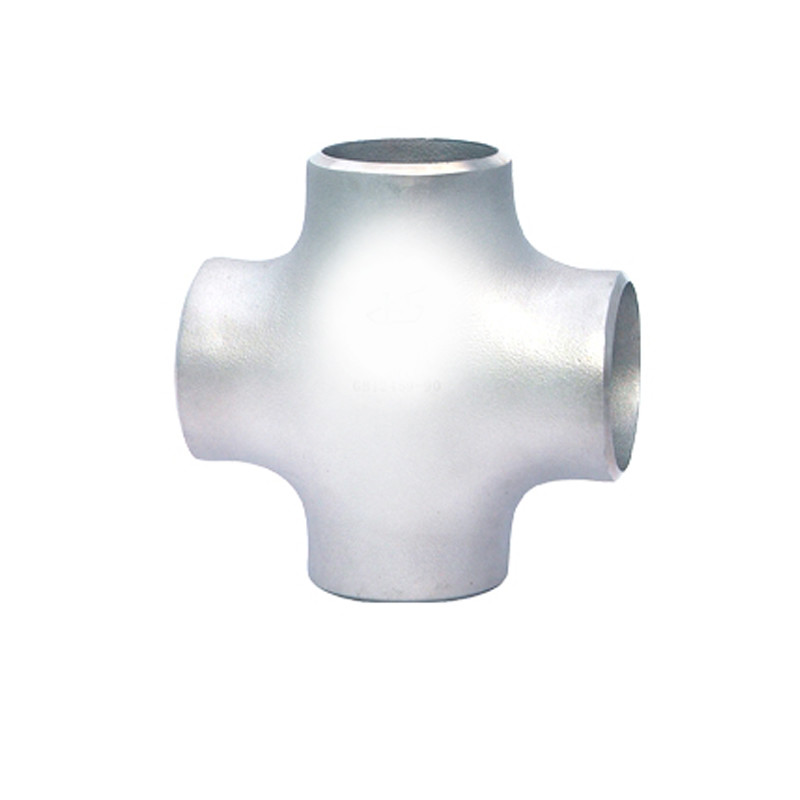

C70600 ANSI B16.9 Łącznik rur poprzecznych Prosty 2-calowy SCH40 zgrzewany doczołowo 1
Akcjonariusz spoiny czołowej równy krzyż, łączniki rurowe, redukcyjne łączniki rur poprzecznych, krzyż prosty ASME B16.9 Delaer

Nasz oferowany krzyż równorzędny, krzyż redukujący i krzyż krzyżowy specjalny są przez nas szeroko dostarczane do wielu gałęzi przemysłu, takich jak energetyka, petrochemia, przemysł stoczniowy, produkcja papieru, chemia, farmaceutyka i produkcja.

W zależności od specyfikacji i wymagań naszych klientów, możemy wyprodukować i zaoferować krzyż prosty i krzyż redukujący w różnych gatunkach, w tym 202, 304/304L, 904L, 316/316L, Duplex 2205, Alloy 20, Cupro Nickel, Monel Alloy 400, Inconel Alloy 625 , Inconel Alloy 600, Hastelloy Alloy C276, a także w różnych gatunkach aluminium.

Dealer buttweld nierównego krzyża, buttweld równych łączników krzyżowych, wzoru równego krzyża, definicji łącznika poprzecznego, prostego łączenia krzyżowego, kalkulatora równego ciężaru krzyżowego, prostych łączników rurowych Dealerzy w Indiach

ANSI/ASME B16.9 Specyfikacja krzyża rur spawanych doczołowo — równy krzyż, krzyż redukujący

Wymiary ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Średnica zewnętrzna Równy krzyż (1/2″～24″), ERW / Buttweld Równy krzyż (1/2″～48″), krzyż redukujący (1/2″～24″), krzyż redukujący ERW / Buttweld (1/2″～ 48")
typy Równy Krzyż, Zmniejszający Krzyż
Grubość ściany 3mm – 40mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Usługi o wartości dodanej Cynkowanie ogniowe, powlekanie epoksydowe i FBE, elektropolerowanie, piaskowanie, gwintowanie, lutowanie
Stopnie produkcji Stal nierdzewna, stal stopowa, dupleks, stopy niklu, stal niskotemperaturowa, stal węglowa, miedzionikl



Standardy produkcyjne krzyża rur Buttweld, równego krzyża, krzyża redukującego

JAK JA: ANSI B16.9, ANSI B16.28, MSS-SP-43
HAŁAS: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
PL: EN10253-1, EN10253-2
ASTM A403 – ASME SA403 Standardowa specyfikacja dla łączników rurowych z kutej austenitycznej stali nierdzewnej
ASME B16.9 Fabrycznie kute kształtki Zgrzewanie doczołowe
ASME B16.25 Końcówki zgrzewane doczołowo
ASME B16.28 Kolana o krótkim promieniu i spawanie doczołowe ze stali kutej
MSS SP-43 Kute i prefabrykowane złączki do spawania doczołowego do zastosowań niskociśnieniowych odpornych na korozję

Gatunki materiałów poprzecznych do rur spawanych doczołowo

Stal nierdzewna ASTM A403 WP gr.304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Stal węglowa ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 i WPHY 70.
Stal węglowa niskotemperaturowa ASTM A420 WPL3, A420 WPL6
Stali stopowej ASTM / ASME A/SA 234 Gr.WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
stal dwustronna ASTM A 815, ASME SA 815 UNS NR S31803, S32205.Werkstoff nr 1.4462
Stop niklu ASTM / ASME SB 336 UNS 2200 (NIKIEL 200), UNS 2201 (NIKIEL 201), UNS 4400 (MONEL 400), UNS 8020 (STOP 20/20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 ( HASTELLOY C 276 )



ANSI/ASME B16.9 SPAWANIE DOCZLOWE RÓWNE WYMIARY KRZYŻOWE

Wykres wymiarów krzyża doczołowego

C70600 ANSI B16.9 Łącznik rur poprzecznych Prosty 2-calowy SCH40 zgrzewany doczołowo 2
Nominalny rozmiar rury (NPS) DN Średnica zewnętrzna na skosie Od środka do końca
Uruchom.C Wylot.M [Uwagi(1) i (2)]
1/2 15 21.3 25 25
3/4 20 26,7 29 29
1 25 33,4 38 38
1-1/4 32 42.2 48 48
1-1/2 40 48.3 57 57
2 50 60.3 64 64
2-1/2 65 73,0 76 76
3 80 88,9 86 86
3-1/2 90 101,6 95 95
4 100 114,3 105 105
5 125 141,3 124 124
6 150 168,3 143 143
8 200 219,1 178 178
10 250 273,0 216 216
12 300 323,8 254 254
14 350 355,6 279 279
16 400 406.4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

Wymiary podano w milimetrach, chyba że wskazano inaczej.Grubość ściany (T) musi być określony przez klienta.

Buttweld Zmniejszenie wymiarów krzyżowych

C70600 ANSI B16.9 Łącznik rur poprzecznych Prosty 2-calowy SCH40 zgrzewany doczołowo 3

Średnica nominalna Średnica zewnętrzna Od środka do końca
D1 D2
DN NPS Seria A Seria B Seria A Seria B C M
15×15 1/2×1/2 21.3 18 21.3 18 25 25
15×10 1/2×3/8 21.3 18 17.3 14 25 25
15×8 1/2×1/4 21.3 18 13.7 10 25 25
20×20 3/4×3/4 26,9 25 26,9 25 29 29
20×15 3/4×1/2 26,9 25 21.3 18 29 29
20×10 3/4×3/8 26,9 25 17.3 14 29 29
25×25 1×1 33,7 32 33,7 32 38 38
25×20 1×3/4 33,7 32 26,9 25 38 38
25×15 1×1/2 33,7 32 21.3 18 38 38
32×32 1,1/4×1,1/4 42,4 38 42,4 38 48 48
32×25 1,1/4×1 42,4 38 33,7 32 48 48
32×20 1,1/4×3/4 42,4 38 26,9 25 48 48
32×15 1,1/4×1/2 42,4 38 21.3 18 48 48
40×40 1,1/2×1,1/2 48.3 45 48.3 45 57 57
40×32 1,1/2×1,1/4 48.3 45 42,4 38 57 57
40×25 1,1/2×1 48.3 45 33,7 32 57 57
40×20 1,1/2×3/4 48.3 45 26,9 25 57 57
40×15 1,1/2×1/2 48.3 45 21.3 18 57 57
50×50 2×2 60.3 57 60.3 57 64 64
50×40 2×1,1/2 60.3 57 48.3 45 64 60
50×32 2×1,1/4 60.3 57 42,4 38 64 57
50×25 2×1 60.3 57 33,7 32 64 51
50×20 2×3/4 60.3 57 26,9 25 64 44
65×65 2/1/2×2,1/2 73,0 76 73,0 76 76 76
65×50 2/1/2×2 73,0 76 60.3 57 76 70
65×40 2/1/2×1,1/2 73,0 76 48.3 45 76 67
65×32 2/1/2×1,1/4 73,0 76 42,4 38 76 64
65×25 2/1/2×1 73,0 76 33,7 32 76 57
80×80 3×3 88,9 89 88,9 89 86 86
80×65 3×2,1/2 88,9 89 73,0 76 86 83
80×50 3×2 88,9 89 60.3 57 86 76
80×40 3×1,1/2 88,9 89 48.3 45 86 73
80×32 3×1,1/4 88,9 89 42,4 38 86 70
90×90 3,1/2×3,1/2 101,6 – 101,6 – 95 95
90×80 3,1/2×3 101,6 – 88,9 89 95 92
90×65 3,1/2×2,1/2 101,6 – 73,0 76 95 89
90×50 3,1/2×2 101,6 – 60.3 57 95 83
90×40 3,1/2×1,1/2 101,6 – 48.3 45 95 79
100×100 4×4 114,3 108 114,3 108 105 105
100×90 4×3,1/2 114,3 108 101,6 – 105 102
100×80 4×3 114,3 108 88,9 89 105 98
100×65 4×2,1/2 114,3 108 73,0 76 105 95
100×50 4×2 114,3 108 60.3 57 105 89
100×40 4×1,1/2 114,3 108 48.3 45 105 86
125×125 5×5 141,3 133 141,3 133 124 124
125×100 5×4 141,3 133 114,3 108 124 117
125×90 5×3,1/2 141,3 – 101,6 – 124 114
125×80 5×3 141,3 133 88,9 89 124 111
125×65 5×2,1,2 141,3 133 73,0 76 124 108
125×50 5×2 141,3 133 60.3 57 124 105
150×150 6×6 168,3 159 168,3 159 143 143
150×125 6×5 168,3 159 141,3 133 143 137
150×100 6×4 168,3 159 114,3 108 143 130
150×90 6×3,1/2 168,3 – 101,6 – 143 127
150×80 6×3 168,3 159 88,9 89 143 124
150×65 6×2,1/2 168,3 159 73,0 76 143 121
200×200 8×8 219,1 219 219,1 219 178 178
200×150 8×6 219,1 219 168,3 159 178 168
200×125 8×5 219,1 219 141,4 133 178 162
200×100 8×4 219,1 219 114,3 108 178 156
200×90 8×3,1/2 219,1 – 101,6 – 178 152
250×250 10×10 273,0 273 273,0 273 216 216
250×200 10×8 273,0 273 219,1 219 216 203
250×150 10×6 273,0 273 168,3 159 216 194
250×125 10×5 273,0 273 141,3 133 216 191
250×100 10×4 273,0 273 114,3 108 216 184
300×300 12×12 323,9 325 323,9 325 254 254
300×250 12×10 323,9 325 273,0 273 254 241
300×200 12×8 323,9 325 219,1 219 254 229
300×150 12×6 323,9 325 168,3 159 254 219
300×125 12×5 323,9 325 141,3 133 254 216
350×350 14×14 355,6 377 355,6 377 279 279
350×300 14×12 355,6 377 323,9 325 279 270
350×250 14×10 355,6 377 273,0 273 279 257
350×200 14×8 355,6 377 219,1 219 279 248
350×150 14×6 355,6 377 168,3 159 279 238
400×400 16×16 406.4 426 406.4 426 305 305
400×350 16×14 406.4 426 355,6 377 305 305
400×300 16×12 406.4 426 323,9 325 305 295
400×250 16×10 406.4 426 273,0 273 305 283
400×200 16×8 406.4 426 219,1 219 305 273
400×150 16×6 406.4 426 168,3 159 305 264
450×450 18×18 457 480 457 480 343 343
450×400 18×16 457 480 406.4 426 343 330
450×350 18×14 457 480 355,6 377 343 330
450×300 18×12 457 480 323,9 325 343 321
450×250 18×10 457 480 273,0 273 343 308
450×200 18×8 457 480 219,1 219 343 298
500×500 20×20 508 530 508 530 381 381
500×450 20×20 508 530 457 480 381 368
500×400 20×20 508 530 406.4 426 381 356
500×350 20×20 508 530 355,6 377 381 356
500×300 20×20 508 530 323,9 325 381 346
500×250 20×20 508 530 273,0 273 381 333
500×200 20×20 508 530 219,1 219 381 324



ASME B16.9 Buttweld Cross Dostępne typy

Równy Krzyż Buttweld Spawanie doczołowe redukujące dopasowanie krzyżowe
Redukcja łączników krzyżowych Stalowe redukcyjne łączniki rur poprzecznych
ASME B16.9 Nierówny krzyż Wysokiej jakości nierówny krzyż
Buttweld prosty krzyż Złączki rurowe redukcyjne doczołowo
ANSI B16.9 Krzyż spawany doczołowo ASME B16.28 Łącznik do rur spawanych doczołowo
Złączki rurowe zgrzewane doczołowo Buttweld Barred Cross
Równe dopasowanie krzyżowe Dopasowanie krzyżowe
Krzyż redukujący Buttweld Buttweld Równe dopasowanie krzyżowe
