CuNi 9010 Łącznik rur o równym przekroju Miedź Nikiel ANSI B16.9 Prosty 2 "SCH40

  • CuNi 9010 Equal Cross Pipe Fitting Copper Nickel ANSI B16.9 Straight 2" SCH40
  • CuNi 9010 Equal Cross Pipe Fitting Copper Nickel ANSI B16.9 Straight 2" SCH40
  • CuNi 9010 Equal Cross Pipe Fitting Copper Nickel ANSI B16.9 Straight 2" SCH40
Miejsce pochodzenia Chiny
Nazwa handlowa TOBO
Orzecznictwo SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Numer modelu Miedź nikiel C70600

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Nazwa produktu Miedziany niklowany krzyżyk do rur Gatunek materiału C70600
Rozmiar 2" SCH40 Podanie Podgrzewacz wody
Rodzaj Równy Powierzchnia strzałowy
Leczenie Wyżarzone
Podkreślić

Równy krzyżowy łącznik rurowy

,

łącznik poprzeczny CuNi 9010

,

miedziany łącznik krzyżowy SCH40
Zostaw wiadomość
opis produktu

Miedź nikiel CuNi 9010 równy krzyż, ANSI B16.9 prosty krzyż, 2-calowy łącznik rurowy SCH40

ANSI/ASME B16.9 Specyfikacja krzyża rur spawanych doczołowo — równy krzyż, krzyż redukujący

Wymiary ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Średnica zewnętrzna Równy krzyż (1/2″～24″), ERW / Buttweld Równy krzyż (1/2″～48″), krzyż redukujący (1/2″～24″), krzyż redukujący ERW / Buttweld (1/2″～ 48")
typy Równy Krzyż, Zmniejszający Krzyż
Grubość ściany 3mm – 40mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Usługi o wartości dodanej Cynkowanie ogniowe, powlekanie epoksydowe i FBE, elektropolerowanie, piaskowanie, gwintowanie, lutowanie
Stopnie produkcji Stal nierdzewna, stal stopowa, dupleks, stopy niklu, stal niskotemperaturowa, stal węglowa, miedzionikl



Grupa Tobo jest Supreme producentem krzyżaka asme b16.9 powszechnie znanego jako 4-kierunkowy łącznik rurowy.Trójnik poprzeczny zwykle generuje duże naprężenia na rurze w miarę zmian temperatury, ponieważ znajdują się one w środku czterech punktów połączeń.Dla porównania, trójnik jest bardziej stabilny niż krzyż, ponieważ trójnik zachowuje się jak trójnożny stołek, podczas gdy krzyż zachowuje się jak czworonożny stołek.

Wspierani przez zespół genialnych profesjonalistów, możemy dostarczyć krzyżak do rur w dwóch rodzajach, a mianowicie krzyżak prosty i krzyżak redukcyjny w pełnym zakresie kształtów i wymiarów.Jesteśmy wiodącym dostawcą profili poprzecznych ze stali nierdzewnej i profili poprzecznych ze stali stopowej dla klientów krajowych i międzynarodowych w różnych branżach, takich jak ropa naftowa i gaz, petrochemia, energetyka, farmaceutyka, produkcja papieru, przemysł gazu ziemnego i zakłady chemiczne.Krzyż jest używany w wielu zastosowaniach, jako złącze do przecinających się rur.

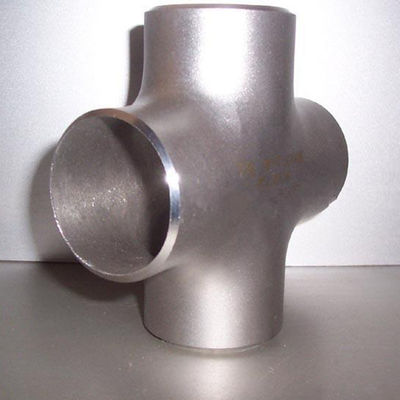

CuNi 9010 Łącznik rur o równym przekroju Miedź Nikiel ANSI B16.9 Prosty 2 "SCH40 0

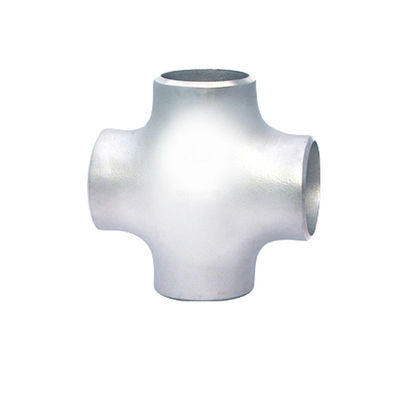

CuNi 9010 Łącznik rur o równym przekroju Miedź Nikiel ANSI B16.9 Prosty 2 "SCH40 1
Akcjonariusz spoiny czołowej równy krzyż, łączniki rurowe, redukcyjne łączniki rur poprzecznych, krzyż prosty ASME B16.9 Delaer

Nasz oferowany krzyż równorzędny, krzyż redukujący i krzyż krzyżowy specjalny są przez nas szeroko dostarczane do wielu gałęzi przemysłu, takich jak energetyka, petrochemia, przemysł stoczniowy, produkcja papieru, chemia, farmaceutyka i produkcja.

W zależności od specyfikacji i wymagań naszych klientów, możemy wyprodukować i zaoferować krzyż prosty i krzyż redukujący w różnych gatunkach, w tym 202, 304/304L, 904L, 316/316L, Duplex 2205, Alloy 20, Cupro Nickel, Monel Alloy 400, Inconel Alloy 625 , Inconel Alloy 600, Hastelloy Alloy C276, a także w różnych gatunkach aluminium.

Dealer buttweld nierównego krzyża, buttweld równych łączników krzyżowych, wzoru równego krzyża, definicji łącznika poprzecznego, prostego łączenia krzyżowego, kalkulatora równego ciężaru krzyżowego, prostych łączników rurowych Dealerzy w Indiach



Standardy produkcyjne krzyża rur Buttweld, równego krzyża, krzyża redukującego

JAK JA: ANSI B16.9, ANSI B16.28, MSS-SP-43
HAŁAS: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
PL: EN10253-1, EN10253-2
ASTM A403 – ASME SA403 Standardowa specyfikacja dla łączników rurowych z kutej austenitycznej stali nierdzewnej
ASME B16.9 Fabrycznie kute kształtki Zgrzewanie doczołowe
ASME B16.25 Końcówki zgrzewane doczołowo
ASME B16.28 Kolana o krótkim promieniu i spawanie doczołowe ze stali kutej
MSS SP-43 Kute i prefabrykowane złączki do spawania doczołowego do zastosowań niskociśnieniowych odpornych na korozję

Gatunki materiałów poprzecznych do rur spawanych doczołowo

Stal nierdzewna ASTM A403 WP gr.304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Stal węglowa ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 i WPHY 70.
Stal węglowa niskotemperaturowa ASTM A420 WPL3, A420 WPL6
Stali stopowej ASTM / ASME A/SA 234 Gr.WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
stal dwustronna ASTM A 815, ASME SA 815 UNS NR S31803, S32205.Werkstoff nr 1.4462
Stop niklu ASTM / ASME SB 336 UNS 2200 (NIKIEL 200), UNS 2201 (NIKIEL 201), UNS 4400 (MONEL 400), UNS 8020 (STOP 20/20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 ( HASTELLOY C 276 )



ANSI/ASME B16.9 SPAWANIE DOCZLOWE RÓWNE WYMIARY KRZYŻOWE

Wykres wymiarów krzyża doczołowego

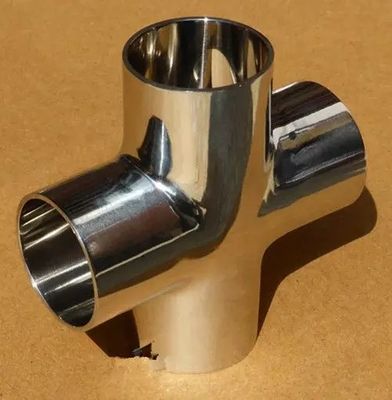

CuNi 9010 Łącznik rur o równym przekroju Miedź Nikiel ANSI B16.9 Prosty 2 "SCH40 2
Nominalny rozmiar rury (NPS) DN Średnica zewnętrzna na skosie Od środka do końca
Uruchom.C Wylot.M [Uwagi(1) i (2)]
1/2 15 21.3 25 25
3/4 20 26,7 29 29
1 25 33,4 38 38
1-1/4 32 42.2 48 48
1-1/2 40 48.3 57 57
2 50 60.3 64 64
2-1/2 65 73,0 76 76
3 80 88,9 86 86
3-1/2 90 101,6 95 95
4 100 114,3 105 105
5 125 141,3 124 124
6 150 168,3 143 143
8 200 219,1 178 178
10 250 273,0 216 216
12 300 323,8 254 254
14 350 355,6 279 279
16 400 406.4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

Wymiary podano w milimetrach, chyba że wskazano inaczej.Grubość ścianki (t) musi być określona przez klienta.

Buttweld Zmniejszenie wymiarów krzyżowych

CuNi 9010 Łącznik rur o równym przekroju Miedź Nikiel ANSI B16.9 Prosty 2 "SCH40 3

Średnica nominalna Średnica zewnętrzna Od środka do końca
D1 D2
DN NPS Seria A Seria B Seria A Seria B C M
15×15 1/2×1/2 21.3 18 21.3 18 25 25
15×10 1/2×3/8 21.3 18 17.3 14 25 25
15×8 1/2×1/4 21.3 18 13.7 10 25 25
20×20 3/4×3/4 26,9 25 26,9 25 29 29
20×15 3/4×1/2 26,9 25 21.3 18 29 29
20×10 3/4×3/8 26,9 25 17.3 14 29 29
25×25 1×1 33,7 32 33,7 32 38 38
25×20 1×3/4 33,7 32 26,9 25 38 38
25×15 1×1/2 33,7 32 21.3 18 38 38
32×32 1,1/4×1,1/4 42,4 38 42,4 38 48 48
32×25 1,1/4×1 42,4 38 33,7 32 48 48
32×20 1,1/4×3/4 42,4 38 26,9 25 48 48
32×15 1,1/4×1/2 42,4 38 21.3 18 48 48
40×40 1,1/2×1,1/2 48.3 45 48.3 45 57 57
40×32 1,1/2×1,1/4 48.3 45 42,4 38 57 57
40×25 1,1/2×1 48.3 45 33,7 32 57 57
40×20 1,1/2×3/4 48.3 45 26,9 25 57 57
40×15 1,1/2×1/2 48.3 45 21.3 18 57 57
50×50 2×2 60.3 57 60.3 57 64 64
50×40 2×1,1/2 60.3 57 48.3 45 64 60
50×32 2×1,1/4 60.3 57 42,4 38 64 57
50×25 2×1 60.3 57 33,7 32 64 51
50×20 2×3/4 60.3 57 26,9 25 64 44
65×65 2/1/2×2,1/2 73,0 76 73,0 76 76 76
65×50 2/1/2×2 73,0 76 60.3 57 76 70
65×40 2/1/2×1,1/2 73,0 76 48.3 45 76 67
65×32 2/1/2×1,1/4 73,0 76 42,4 38 76 64
65×25 2/1/2×1 73,0 76 33,7 32 76 57
80×80 3×3 88,9 89 88,9 89 86 86
80×65 3×2,1/2 88,9 89 73,0 76 86 83
80×50 3×2 88,9 89 60.3 57 86 76
80×40 3×1,1/2 88,9 89 48.3 45 86 73
80×32 3×1,1/4 88,9 89 42,4 38 86 70
90×90 3,1/2×3,1/2 101,6 – 101,6 – 95 95
90×80 3,1/2×3 101,6 – 88,9 89 95 92
90×65 3,1/2×2,1/2 101,6 – 73,0 76 95 89
90×50 3,1/2×2 101,6 – 60.3 57 95 83
90×40 3,1/2×1,1/2 101,6 – 48.3 45 95 79
100×100 4×4 114,3 108 114,3 108 105 105
100×90 4×3,1/2 114,3 108 101,6 – 105 102
100×80 4×3 114,3 108 88,9 89 105 98
100×65 4×2,1/2 114,3 108 73,0 76 105 95
100×50 4×2 114,3 108 60.3 57 105 89
100×40 4×1,1/2 114,3 108 48.3 45 105 86
125×125 5×5 141,3 133 141,3 133 124 124
125×100 5×4 141,3 133 114,3 108 124 117
125×90 5×3,1/2 141,3 – 101,6 – 124 114
125×80 5×3 141,3 133 88,9 89 124 111
125×65 5×2,1,2 141,3 133 73,0 76 124 108
125×50 5×2 141,3 133 60.3 57 124 105
150×150 6×6 168,3 159 168,3 159 143 143
150×125 6×5 168,3 159 141,3 133 143 137
150×100 6×4 168,3 159 114,3 108 143 130
150×90 6×3,1/2 168,3 – 101,6 – 143 127
150×80 6×3 168,3 159 88,9 89 143 124
150×65 6×2,1/2 168,3 159 73,0 76 143 121
200×200 8×8 219,1 219 219,1 219 178 178
200×150 8×6 219,1 219 168,3 159 178 168
200×125 8×5 219,1 219 141,4 133 178 162
200×100 8×4 219,1 219 114,3 108 178 156
200×90 8×3,1/2 219,1 – 101,6 – 178 152
250×250 10×10 273,0 273 273,0 273 216 216
250×200 10×8 273,0 273 219,1 219 216 203
250×150 10×6 273,0 273 168,3 159 216 194
250×125 10×5 273,0 273 141,3 133 216 191
250×100 10×4 273,0 273 114,3 108 216 184
300×300 12×12 323,9 325 323,9 325 254 254
300×250 12×10 323,9 325 273,0 273 254 241
300×200 12×8 323,9 325 219,1 219 254 229
300×150 12×6 323,9 325 168,3 159 254 219
300×125 12×5 323,9 325 141,3 133 254 216
350×350 14×14 355,6 377 355,6 377 279 279
350×300 14×12 355,6 377 323,9 325 279 270
350×250 14×10 355,6 377 273,0 273 279 257
350×200 14×8 355,6 377 219,1 219 279 248
350×150 14×6 355,6 377 168,3 159 279 238
400×400 16×16 406.4 426 406.4 426 305 305
400×350 16×14 406.4 426 355,6 377 305 305
400×300 16×12 406.4 426 323,9 325 305 295
400×250 16×10 406.4 426 273,0 273 305 283
400×200 16×8 406.4 426 219,1 219 305 273
400×150 16×6 406.4 426 168,3 159 305 264
450×450 18×18 457 480 457 480 343 343
450×400 18×16 457 480 406.4 426 343 330
450×350 18×14 457 480 355,6 377 343 330
450×300 18×12 457 480 323,9 325 343 321
450×250 18×10 457 480 273,0 273 343 308
450×200 18×8 457 480 219,1 219 343 298
500×500 20×20 508 530 508 530 381 381
500×450 20×20 508 530 457 480 381 368
500×400 20×20 508 530 406.4 426 381 356
500×350 20×20 508 530 355,6 377 381 356
500×300 20×20 508 530 323,9 325 381 346
500×250 20×20 508 530 273,0 273 381 333
500×200 20×20 508 530 219,1 219 381 324



ASME B16.9 Buttweld Cross Dostępne typy

Równy Krzyż Buttweld Spawanie doczołowe redukujące dopasowanie krzyżowe
Redukcja łączników krzyżowych Stalowe redukcyjne łączniki rur poprzecznych
ASME B16.9 Nierówny krzyż Wysokiej jakości nierówny krzyż
Buttweld prosty krzyż Złączki rurowe redukcyjne doczołowo
ANSI B16.9 Krzyż spawany doczołowo ASME B16.28 Łącznik do rur spawanych doczołowo
Złączki rurowe zgrzewane doczołowo Buttweld Barred Cross
Równe dopasowanie krzyżowe Dopasowanie krzyżowe
Krzyż redukujący Buttweld Buttweld Równe dopasowanie krzyżowe

Dostawa w następujących krajach

Nasz harmonogram dostaw Przybliżony czas dostawy (dni) Numer referencyjny klienta
Indonezja 20
  • Asia Pulp & Paper: Sinarmas Land Plaza, Tower II, Jl.MH Thamrin No.51, RT.9/RW.4, Gondangdia, Kec.Menteng, Kota Jakarta Pusat, Daerah Khusus Ibukota Jakarta 10350, Indonezja
  • PT.Lontar Papyrus Pulp and Paper Industry : Tebing Tinggi, West Tanjung Jabung Regency, Jambi 36552, Indonezja
  • Indonezyjskie Stowarzyszenie Celulozowo-Papiernicze: Jl.Cimandiri No.6, RT.1/RW.5, Cikini, Kec.Menteng, Kota Jakarta Pusat, Daerah Khusus Ibukota Jakarta 10330, Indonezja
Australia 40
  • Pluto LNG Park: Burrup WA 6714, Australia
  • INPEX : Poziom 22/100 St Georges Terrace, Perth WA 6000, Australia
  • McDermott Australia Pty Ltd: Poziom 4/15-17 William St, Perth WA 6000, Australia
Singapur 15
  • KHO Industries Pte Ltd: 114 Lavender Street, #07-76 CT Hub 2, Singapur 338729
  • Oilfield Safety & Services Pte Ltd: 34 Toh Guan Rd E, Unit 12 Enterprise Hub, Singapur 608579
  • Bourbon Offshore Asia Pte Ltd: 21 Ubi Rd 1, #06-01 Cambridge Trust Building, Singapur 408724
Indie 7
  • Chandra Oil & Gas Project Services Pvt.Ltd: B-301, Maahavir ICON, Działka nr: 89/90, Sector-15, Belapur, Navi, Mumbai, Maharashtra 400614
  • TechnipFMC : B1 – 701/701A, Boomerang Building, Chandivali Farm Road, Andheri East, Yadav Nagar, Chandivali, Powai, Mumbai, Maharashtra 400072
  • Ambico Group : Goregaon Link Road, Sangam Society, Laxmi Nagar, Goregaon West, Mumbai, Maharashtra 400104
Malezja 15
  • Petroleum Industry of Malaysia Mutual Aid Group HQ- Level 5, Menara Dayabumi,, Jalan Sultan Hishamuddin, 50050 Kuala Lumpur, Wilayah Persekutuan Kuala Lumpur, Malezja
  • Hablem Oil & Gas (M) Sdn Bhd – Lot K-7162 (parter), Bandar Seri Kerteh, 24300 Kerteh, Terengganu, Malezja
  • Malaysia Petroleum Resources Corporation – Unit 20-11, GTower, Jalan Tun Razak, Kuala Lumpur, 50400 Kuala Lumpur, Wilayah Persekutuan Kuala Lumpur, Malezja
Kuwejt 12
  • Mark Technologies Company WLL – 400 St, Ahmadi, Kuwejt
  • Kuwait Oil Tankers Company (KOTC) – Jamal Abdul Nasser St, Kuwejt
  • Kuwait Aviation Fueling Company – KAFCO – Kuwait International Airport, Kuwejt
Zjednoczone Emiraty Arabskie (ZEA) 15
  • Al Masaood Oil & Gas – 17TH FLOOR (P), AL MASAOOD TOWER, 606 HAMDAN BIN MOHAMMED STREET – Abu Zabi – Zjednoczone Emiraty Arabskie
  • Raven General Petroleum LLC Dubai – Hotel Conrad, 50. piętro – Sheikh Zayed Rd – Dubaj – Zjednoczone Emiraty Arabskie
  • Safwan Petroleum Technologies Est.- Abu Zabi, Zjednoczone Emiraty Arabskie
Niemcy 32
  • Mittelplate – 33,2″N 8°43'51,6″E, Nowe Niemcy, Niemcy
  • Oiltanking Germany GmbH & Co. KG – Fettweisstraße 30, 76189 Karlsruhe, Niemcy
  • Baker Hughes – Baker-Hughes-Straße 1, 29221 Celle, Niemcy
Włochy 30
  • Industrial Boiler Włochy – Via Enrico Fermi, 64/66, 24050 Grassobbio BG, Włochy
  • Chemtura Manufacturing Italy Srl – Via G. Mazzini, 11, 24066 Pedrengo BG, Włochy
  • Przemysł Koala 2.0 – Przemysł Koala 2.0
Katar 15
  • Saras Spa – SS 195, km 19 500, 09018 Sarroch CA, Włochy
  • ISAB Srl Impianti Sud – ex SS 114 km 146, SP114, 96010 Priolo Gargallo SR, Włochy
  • Raffineria Eni – Via Enrico Mattei, 46, 27039 Sannazzaro de' Burgondi PV, Włochy
Wielka Brytania 40
  • Lindsey Oil Refinery – Eastfield Rd, North Killingholme, Immingham DN40 3LW, Wielka Brytania
  • Rafineria Stanlow – Rafineria Stanlow, Ellesmere Port CH65 4HB, Wielka Brytania
  • Rafineria Midland Oil – Shelah Rd, Halesowen B63 3PN, Wielka Brytania
Dubai 15
  • Shell – Dubai Convention Tower, 8. piętro, Beside Shaik Zayed Road – Dubaj – Zjednoczone Emiraty Arabskie
  • ENOC Processing Company LLC – إ77 – Dubaj – Zjednoczone Emiraty Arabskie
  • Nemmoco Petroleum Corporation – Sheikh Zayed Road, 3. węzeł przesiadkowy – Dubaj – Zjednoczone Emiraty Arabskie
Oman 12
  • Orpic – Maskat, Oman
  • Siedziba firmy Petroleum Development w Omanie – Al Fahal Street, Muscat 100, Oman
tagi:

C70600 Łącznik rur poprzecznych

Łącznik rur poprzecznych zgrzewanych doczołowo

Łącznik rur poprzecznych B16.9
